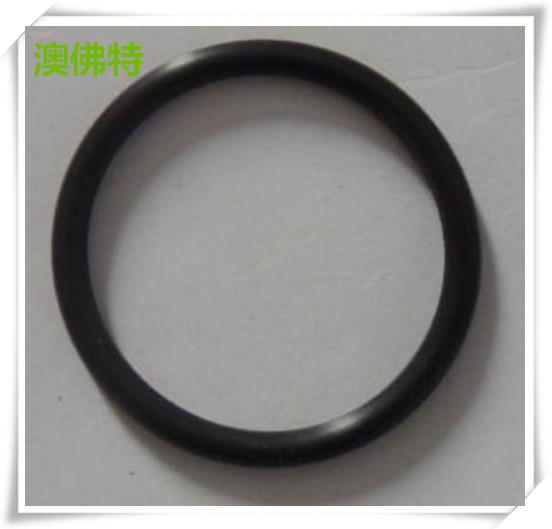

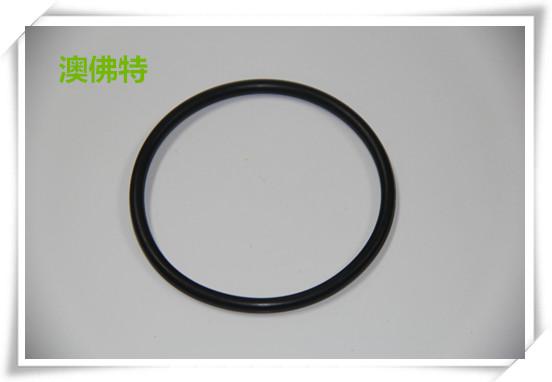

O型圈有三个尺寸,分别为外径、内径、线径(厚度),产品图片如下所示:
外径=内径+2倍线径
外径一般是用OD来表示,内径是用ID来表示,线径是用CS来表示
O型圈产品表示方法有三种:外径*内径*线径、外径*线径、内径*线径
举例说明:
O型圈: 15*13*1 15指的是外径,13指的是内径,1指的是线径,也就是产品的厚度
O型圈: 12*1,当我们看到此尺寸时,我们要确定下,12是外径,还是内径,这点是要值得注意的.
在广东地区,一般是用内径*线径来表示的居多.
AS568系列O型圈、美标系列O型圈、PG系列O型圈、日标系列O型圈,一般是用内径*线径来表示的.
不管是用外径*线径还是用内径*线径来表示,当我们不清楚是哪一种时,最好提问下是以哪种方式,这样就不会出出错.
