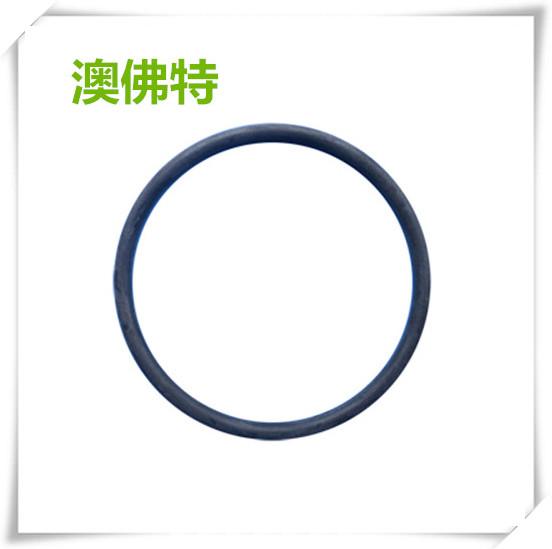

橡胶O型圈,按标准分类,有国标橡胶O型圈、美标橡胶O型圈、日标橡胶O型圈、欧标橡胶O型圈、非标准件橡胶O型圈;按材质分类,主要有丁腈橡胶O型圈、硅橡胶O型圈、氟橡胶O型圈、天然橡胶O型圈、氯丁橡胶O型圈、氢化丁腈橡胶O型圈、聚氨脂橡胶O型圈、丁基橡胶O型圈、三元已丙橡胶O型圈、硅氟橡胶O型圈等;按特性分类,主要是耐高温橡胶O型圈、耐低温橡胶O型圈、耐油橡胶O型圈、耐磨损橡胶O型圈、食品级橡胶O型圈、耐丁酮橡胶O型圈、耐丙酮橡胶O型圈、抗臭氧橡胶O型圈、抗老化橡胶O型圈、抗酸碱橡胶O型圈等.
一、各种橡胶材料O型圈的介绍:
1)丁腈橡胶O型圈: 适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。是目前用途最广、成本最低的橡胶密封件。不适用于极性溶剂之中,例如酮类、臭氧、硝基烃、MEK 和氯仿。一般使用温度范围为 -40~120 ℃。
氢化丁腈橡胶O型圈: 具有极佳的抗腐蚀、抗撕裂和抗压缩变形特性,耐臭氧、耐阳光、耐天候性较好。比丁氰橡胶有更佳的抗磨性。适用于洗涤机械、汽车发动机系统及使用新型环保冷媒 R134a的制冷系統中。不建议使用于醇类、酯类或是芳香族的溶液中。一般使用温度范围为 -40~150 ℃。
2)硅橡胶O型圈: 具有极佳的耐热、耐寒、耐臭氧、耐大气老化性能。有很好的绝缘性能。但抗拉强度较一般橡胶差且不具耐油性。适用于家用电器如电热水器、电熨斗、微波炉等。还适用于各种与人体有接触的用品,如水壶、饮水机等。不建议使用于大部份浓缩溶剂、油品、浓酸及氢氧化钠中。一般使用温度范围为 -55~250 ℃。
3)氟橡胶O型圈: 耐高温性优于硅橡胶,有极佳的耐候性、耐臭氧性和耐化学性,耐寒性则不良。对于大部份油品及溶剂都具有抵抗能力,尤其是酸类、脂族烃、芳香烃及动植物油。适用于柴油发动机、燃料系统及化工厂的密封需求。不建议使用于酮类、低分子量的酯类及含硝的混合物。一般使用温度范围为 -20~250 ℃。(注:耐油,耐酸,不耐碱)
4)氟硅橡胶O型圈: 其性能兼有氟素橡胶及硅橡胶的优点,耐油、耐溶剂、耐燃料油及耐高低溫性均佳。能抵抗含氧的化合物、含芳香烃的溶剂及含氯的溶剂的侵蚀。一般用于航空、航天及军事用途。不建议暴露于酮类及刹车油中。一般使用温度范围为 -50~200 ℃。
EPDM三元乙丙橡胶O型圈: 具有很好的耐候性、耐臭氧性、耐水性及耐化学性。可用于醇类及酮类,还可用于高温水蒸气环境之密封。 适用于卫浴设备、汽车散热器及汽车刹车系统中。不建议用于食品用途或是暴露于矿物油之中。一般使用温度范围为 -55~150 ℃。(注:不耐油,不耐酸,耐碱)
5)氯丁橡胶O型圈: 耐阳光、耐天候性能特別好。不怕二氯二氟甲烷和氨等制冷剂,耐稀酸、耐硅脂系润滑油, 但在苯胺点低的矿物油中膨胀量大。在低温时易结晶、硬化。适用于各种接触大气、阳光、臭氧的环境及各种耐燃、耐化学腐蚀的密封环节。不建议使用于强酸、硝基烃、酯类、氯仿及酮类的化学物之中。一般使用温度范围为 -55~120 ℃。
6)丁基橡胶O型圈: 气密性特別好,耐热、耐阳光、耐臭氧性佳,绝缘性能好;对极性溶剂如醇、酮、酯等有很好的抵抗能力,可暴露于动植物油或可氧化物中。适合于耐化学药品或真空设备。不建议与石油溶剂、煤油或芳烃同时使用。一般使用温度范围为 -50~110 ℃。
7)丙烯酸脂橡胶O型圈: 对油品有极佳的抵抗力, 耐高温、耐候性均佳,但机械强度、压缩变形率及耐水性稍差。一般用于汽车传动系统及动力转向系统之中。不适用于热水、刹车油、磷酸酯之中。一般使用温度范围为 -25~170 ℃。
8)天然橡胶O型圈: 具有很好的耐磨性、弹性、扯断强度及伸长率。但在空气中易老化,遇热变黏,在矿物油或汽油中易膨胀和溶解,耐碱但不耐强酸。适合于在汽車剎車油、乙醇等有氢氧根离子的液体中使用。一般使用温度范围为 -20~100 ℃。
9)聚氨脂橡胶O型圈: 聚氨脂橡胶的机械性能非常好,耐磨、耐高压性能均远优于其它橡胶。耐老化性、耐臭氧性、耐油性也相当好, 但高温易水解。一般用于耐高压、耐磨损密封环节,如液压缸。一般使用温度范围为 -45~90 ℃。
FFKM全氟橡胶O型圈: 非常优异的耐化学腐蚀性能,耐酸、碱、酮、酯、醚、强氧化剂等绝大多数化学品。最高耐热可到320℃。通常用于终极性的解决密封问题,价格为一般橡胶材质的近百倍,非常昂贵。
二、橡胶O型圈的性能:
有优异的耐油性;
优异的电绝缘性能;
既耐高温又耐严寒,可在-100度至300度范围内保持弹性;
具有优异的耐高温、耐氧化、耐化学药品性;
橡胶机械物性好,高硬度、高弹性、耐磨耗性好;
常规硬度Shore-A=70度;
拉伸强度15.2 断裂伸长率441;
低温脆性温度-45度;
压缩永久变形=压缩率百分之二十。
三、橡胶O型圈使用硬度选择
橡胶O形圈硬度的选择是比较重要的。如某电站水泵水轮机硬度为70(Shore)密封圈,常常剥落,甚至横向切断,后采用85~90(Shore)的密封圈,效果理想。
硬度低,安装方便,但容易出现剥落、安装损伤、挤出甚至压力爆炸。硬度过高,安装不方便。
通常橡胶O形圈硬度40~90 IRHD,但在使用中一般70 IRHD是比较合适的,对于硅橡胶是例外,一般使用60 IRHD。
四、橡胶O型圈的应用范围:
橡胶O型圈适用于装在各种机械设备上,在规定的温度、压力、以及不同的液体和气体介质中,于静止或运动状态下起密封作用。在卫浴、船舶、汽车、五金、电子、玩具、电器、航空航天设备、机械、以及各类仪器仪表上,大量应用着各种类型的密封元件。橡胶O型圈主要用于静密封和往复运动密封。用于旋转运动密封时,仅限于低速回转密封装置。橡胶O型圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。 橡胶O型密封圈在耐油、酸碱、磨、化学侵蚀等环境依然起到良好密封、减震作用。因此,橡胶O型圈是液压与气压传动系统中使用最广泛的一种密封件。
橡胶O型圈的质量检测指标主要包括常规实验(硬度,扯断强度,扯断伸长率,撕裂强度,比重),热老化测试(硬度变化,扯断强度变化,扯断伸长率变化,体积变化),压缩永久变形,耐油性测试(硬度变化,扯断强度变化,扯断伸长率变化,体积变化)的检测.
五、橡胶O型圈与其它密封圈相比,优点如下:
1、适合多种密封形式:静态密封、动态密封 、
适合各种用途材料,尺寸和沟槽都已标准化,互换性强
2、适合多种运动方式:旋转运动、轴向往复运动或组合运动(例如旋转往复组合运动)
3、适合多种不同的密封介质:油、水、气、化学介质或其它混合介质
通过选用合适的橡胶材料和适当的配方设计,实现对油、水、空气、煤气及各种化学介质有效的密封作用。温度使用范围广(- 60 ℃~+ 220 ℃),固定使用时压力可达 1500Kg/cm2( 与补强环并用 )。
4、设计简单,结构小巧,装拆方便
橡胶O形圈断面结构极其简单,且有自密封作用,密封性能可靠。 由于 橡胶O 形圈本身及安装部位结构都 极其简单,且已形成标准化,因此安装更换都非常容易。
5、材料品种多
可以根据不同的流体进行选择:有丁腈橡胶(NBR)、氟橡胶(FKM)、硅橡胶(SIL)、三元乙丙橡胶(EPDM)、氯丁橡胶(CR)、天然橡胶(NR) 氢化丁腈胶 (HNBR) 、 丁基橡胶(IIR)、硅氟橡胶 (FLS)等
6、成本低廉
